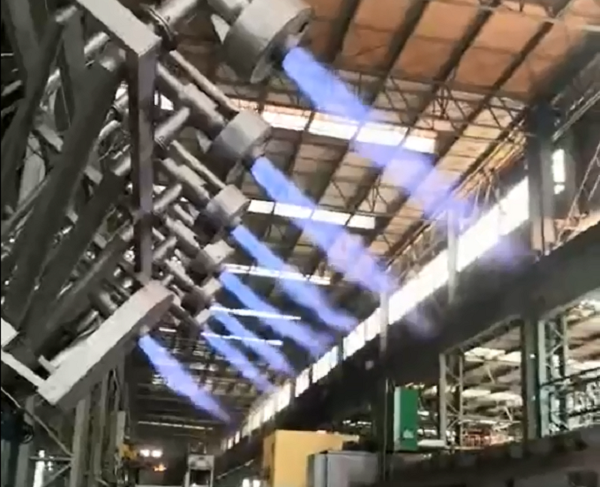

對于中間包的烘烤，總的要求是要在開澆前1～2h內(nèi)，快速烘烤到1000～1100℃為好。這樣可以節(jié)省能源，也便于使用。

　　對于板坯連鑄，中間包上已裝有鋁碳質(zhì)整體塞棒或整體式鋁碳質(zhì)浸入式水口。如果長時間烘烤，制品強度降低；如果制品表面的防氧化涂層不良的話，制品還會被氧化疏松，不僅使制品強度再下降，而且使用壽命還會降低。已有的經(jīng)驗表明，對于浸入式水口來說，在其壁厚不能再增厚的條件下，要延長其使用壽命，主要看其表面是否被氧化了。

　　鋁碳質(zhì)制品在烘烤過程中，其強度變化規(guī)律為：

　　隨著烘烤溫度的上升，制品強度下降，到500～600℃之間，當溫度繼續(xù)上升，制品強度增加，到1300℃左右恢復到原狀，再升高溫度，則制品強度又下降。鑒于這個原因，要求快速烘烤達到預定的溫度。對于帶有熔融石英質(zhì)浸入式水口的中間包，對水口部分可以不烘烤或低溫烘烤，因為石英質(zhì)水口在高溫下長期烘烤，會方石英化，使制品熱穩(wěn)定性下降，甚至會在水口內(nèi)壁出現(xiàn)裂紋。

　　對于小方坯連鑄用中間包，大多數(shù)使用絕熱板作內(nèi)襯，中間包不烘烤，有的鋼廠也至多進行小火烘烤，只能起到干燥作用。在小方坯連鑄的中間包上，通常裝有3～6個鋯質(zhì)定徑水口。對于這種水口，必須單獨充分地進行烘烤，否則在使用中有炸裂的危險。因為鋯質(zhì)制品的熱穩(wěn)定性特別差，預熱不良會開裂。

對于中間包烘烤爐使用需要注意什么今天小編就介紹這里了，如果還有什么問題歡迎大家致電我們下方的熱線電話由我們經(jīng)驗豐富的技術(shù)人員來為您解答！洛陽普樂冶金設備擁有冶金、煤炭、化工和環(huán)境治理的各個方面的設備產(chǎn)品也非常樂意幫助客戶解決生產(chǎn)中所遇到的問題，歡迎大家來電交談。
